RD-180 και RL10: Οι μηχανές που χάραξαν την ιστορία της ULA

Στη βάση κάθε Atlas V που έχει πετάξει τα τελευταία 25 χρόνια βρίσκεται μία ρωσική μηχανή κατασκευασμένη στη Μόσχα. Στο πάνω στάδιο του ίδιου πυραύλου βρίσκεται μία αμερικανική μηχανή που πέταξε για πρώτη φορά πέντε μέρες μετά τη δολοφονία του John F. Kennedy. Η RD-180 και η RL10 είναι οι δύο μηχανές της ULA που χάραξαν τη μοίρα της εταιρείας, και η ιστορία τους είναι από τις πιο ασυνήθιστες στη σύγχρονη αεροδιαστημική. Μια ρωσοαμερικανική συνεργασία γεννημένη από το τέλος του Ψυχρού Πολέμου, ένας γεωπολιτικός εφιάλτης μετά την Κριμαία, και ένα τέλος που έρχεται σταδιακά καθώς ο Atlas V πετάει τις τελευταίες του αποστολές. Στο μέσο, ο RL10 συνεχίζει, ως ο γηραιότερος εν ενεργεία πυραυλοκινητήρας στον κόσμο.

Μια συμμαχία γεννημένη από το τέλος της σοβιετικής επιστήμης

Στις αρχές της δεκαετίας του 1990, αμέσως μετά τη διάλυση της Σοβιετικής Ένωσης, αμερικανοί μηχανικοί ταξίδεψαν για πρώτη φορά στα εργοστάσια της NPO Energomash έξω από τη Μόσχα. Αυτό που είδαν εκεί τους άφησε άναυδους. Για δεκαετίες, οι σοβιετικοί είχαν αναπτύξει πυραυλικές μηχανές που χρησιμοποιούσαν έναν κύκλο καύσης τον οποίο οι ίδιοι οι αμερικανοί είχαν εγκαταλείψει στις δεκαετίες του '60 και '70 ως πολύ δύσκολο να υλοποιηθεί.

Το αντικείμενο της έκπληξης ήταν η RD-170, μια κολοσσιαία μηχανή με τέσσερις θαλάμους καύσης που είχε σχεδιαστεί για τον σοβιετικό πύραυλο Energia, τον ανταγωνιστή του Space Shuttle. Πέταξε δύο φορές, και ήταν τότε η ισχυρότερη πυραυλομηχανή που είχε ποτέ κατασκευαστεί. Με την κατάρρευση του προγράμματος Energia, η Energomash είχε ολόκληρη γραμμή παραγωγής χωρίς πελάτη. Οι μηχανικοί της σχεδίασαν μια μικρότερη παραλλαγή με δύο θαλάμους αντί για τέσσερις, τη RD-180, ως εμπορική προσφορά προς τη Δύση.

Η αμερικανική General Dynamics, που κατασκεύαζε τότε την οικογένεια πυραύλων Atlas, αναζητούσε ισχυρότερη μηχανή για την επόμενη γενιά. Το 1996, μετά από αξιολόγηση μεταξύ τριών υποψηφίων, επέλεξε την RD-180 για τον Atlas III και αργότερα τον Atlas V. Το 1997 ιδρύθηκε η κοινοπραξία RD AMROSS, 50/50 μεταξύ NPO Energomash και Pratt & Whitney, με αντικείμενο την παραγωγή, εισαγωγή και υποστήριξη της μηχανής. Η πρώτη πτήση έγινε στις 24 Μαΐου 2000 με Atlas IIIA. Πάνω από 100 RD-180 θα ακολουθούσαν.

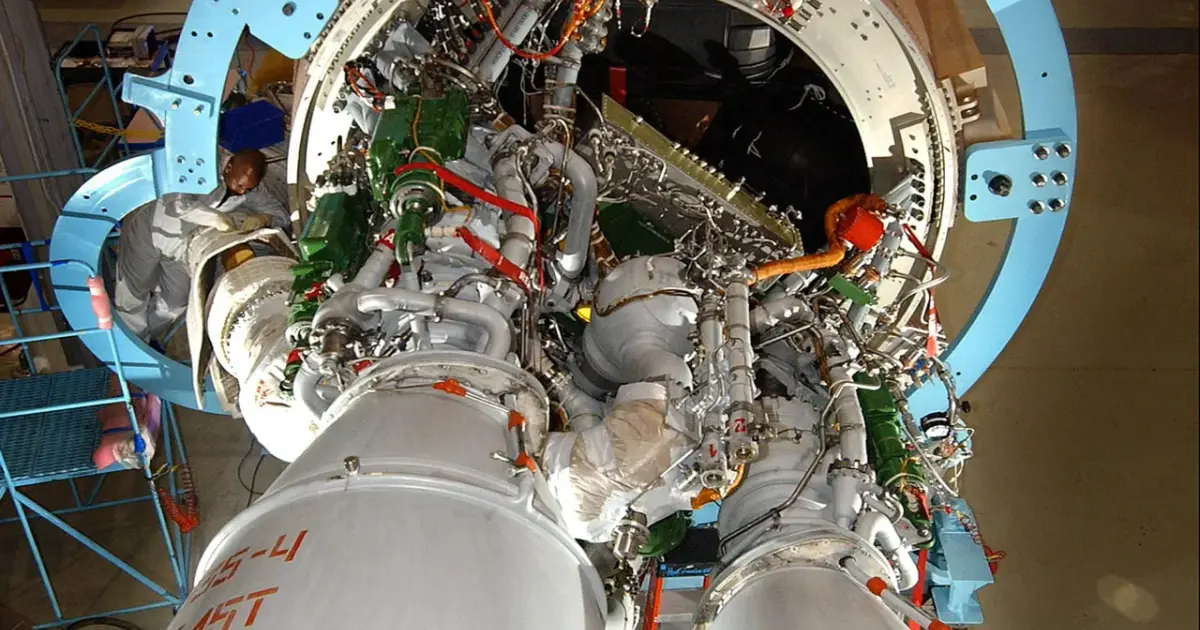

RD-180: η μηχανή που οι αμερικανοί δεν μπορούσαν να φτιάξουν

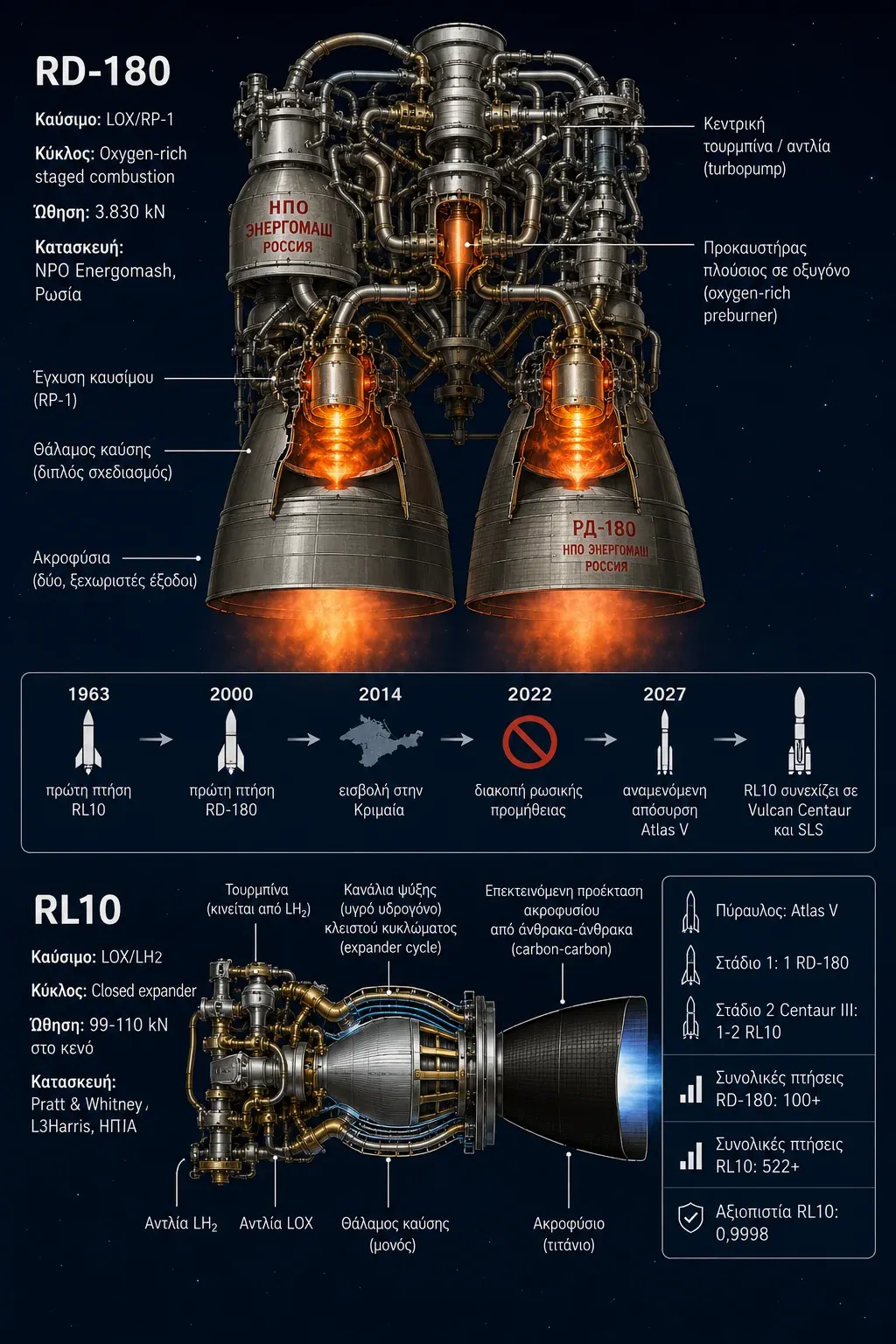

Η RD-180 καίει υγρό οξυγόνο και RP-1 (κηροζίνη πυραυλικής ποιότητας) σε κύκλο oxygen-rich staged combustion, την ίδια βασική αρχή που αργότερα υιοθέτησε και η Blue Origin για την BE-4. Σε αυτόν τον κύκλο, μια προθάλαμη καύσης λειτουργεί με μίγμα πλούσιο σε οξυγόνο, παράγοντας καυτά αέρια που κινούν τις τουρμπίνες των αντλιών. Στη συνέχεια, τα αέρια οδηγούνται στον κύριο θάλαμο καύσης, όπου αναμειγνύονται με το υπόλοιπο καύσιμο και ολοκληρώνεται η καύση. Έτσι, κανένα προϊόν της προθάλαμης δεν απορρίπτεται, γεγονός που αυξάνει την απόδοση του κινητήρα.

Το τεχνικό επίτευγμα της RD-180 δεν είναι μόνο ο κύκλος. Είναι τα υλικά. Ένα μείγμα καυτών αερίων πλούσιο σε οξυγόνο, σε θερμοκρασίες πάνω από 700 βαθμούς Κελσίου, είναι εξαιρετικά διαβρωτικό. Οι αμερικανοί είχαν προσπαθήσει επί δεκαετίες να σχεδιάσουν εξαρτήματα που να αντέχουν αυτές τις συνθήκες και είχαν εγκαταλείψει την ιδέα. Οι σοβιετικοί τα κατάφεραν με νέα μεταλλικά κράματα, αναπτύσσοντας μια τεχνολογία που στη Δύση θεωρούνταν αδιανόητη.

Τα νούμερα είναι εντυπωσιακά ακόμα και σήμερα. Η RD-180 παράγει 3.830 kN ώθησης στο επίπεδο της θάλασσας και 4.150 kN στο κενό, με δύο θαλάμους καύσης που τροφοδοτούνται από μία μόνο τουρμπίνα. Η ειδική ώθηση φτάνει τα 338 δευτερόλεπτα στο κενό, η πίεση θαλάμου τα 267 bar, και ο κινητήρας μπορεί να γκαζώσει στο 47% για ακριβείς ελιγμούς. Πέταξε σε κάθε Atlas V από το 2002 μέχρι σήμερα, σε πάνω από 100 αποστολές με 100% ποσοστό επιτυχίας. Ένας μόνο τέτοιος κινητήρας τοποθετείται στη βάση του πυραύλου, και αρκεί για να ανυψώσει αποστολές βαρύτητας έως και 18 τόνους σε χαμηλή τροχιά.

Η κρίση της Κριμαίας και το τέλος μιας εξάρτησης

Όλα αυτά ίσχυαν μέχρι την άνοιξη του 2014. Η εισβολή της Ρωσίας στην Κριμαία και η προσάρτηση της χερσονήσου άλλαξαν τη διαδρομή της αμερικανικής διαστημικής βιομηχανίας. Η εξάρτηση από ρωσική μηχανή για αποστολές εθνικής ασφάλειας μετατράπηκε σε πολιτικό σκάνδαλο. Όπως αναλύουμε στο άρθρο για την ιστορία και την κρίση της ULA, αυτό που μέχρι τότε έμοιαζε με οικονομικά συμφέρουσα συνεργασία θεωρήθηκε ξαφνικά απαράδεκτο ρίσκο.

Ο γερουσιαστής John McCain, πρόεδρος της Επιτροπής Ενόπλων Δυνάμεων της Γερουσίας, οδήγησε την κίνηση για απαγόρευση της RD-180 σε στρατιωτικές αποστολές. Η εθνική αμυντική νομοθεσία (National Defense Authorization Act) του 2016 περιέλαβε τους πρώτους περιορισμούς. Ο συμβιβασμός που τελικά πέρασε στην NDAA του 2017, μετά από διαπραγματεύσεις μεταξύ McCain και του γερουσιαστή Bill Nelson, έθεσε ανώτατο όριο 18 κινητήρων RD-180 και ημερομηνία λήξης συμβολαίων την 31η Δεκεμβρίου 2022. Η Ρωσία ανταποκρίθηκε το 2022, μετά την εισβολή στην Ουκρανία, σταματώντας μονομερώς κάθε προμήθεια.

Η ULA είχε ήδη προετοιμαστεί. Από το 2014, ταυτόχρονα με τους περιορισμούς του Κογκρέσου, η εταιρεία είχε επιλέξει τη BE-4 της Blue Origin ως αντικαταστάτη και είχε αρχίσει να σχεδιάζει τον Vulcan Centaur. Όπως εξετάζουμε στο άρθρο για τις μηχανές της Blue Origin, η BE-4 χρησιμοποιεί την ίδια λογική oxygen-rich staged combustion με την RD-180, αλλά καίει μεθάνιο αντί για κηροζίνη και κατασκευάζεται εξ ολοκλήρου στις ΗΠΑ. Είναι, με κάθε έννοια, η αμερικανική απάντηση στη ρωσική μηχανή που κράτησε όμηρο τη ULA για περισσότερο από μία δεκαετία.

Σήμερα, τον Ιούνιο του 2026, ο Atlas V πετάει τις τελευταίες του αποστολές. Έχουν απομείνει λίγες πτήσεις, κυρίως για Boeing Starliner και για τους δορυφόρους Amazon Leo. Όταν τελειώσουν, η RD-180 θα έχει συμπληρώσει 26 χρόνια αδιάκοπης υπηρεσίας με ένα ποσοστό επιτυχίας που λίγες μηχανές μπορούν να συναγωνιστούν, και θα αποσυρθεί οριστικά από το αμερικανικό πρόγραμμα.

Η RL10: ο γέρος εργάτης που πετάει από το 1963

Αν η RD-180 είναι η ιστορία ενός πολιτικού δράματος, η RL10 είναι η ιστορία της μακροβιότητας. Σχεδιάστηκε από την Pratt & Whitney στις αρχές της δεκαετίας του 1950, υπό τη διεύθυνση του NASA Lewis Research Center, ως η πρώτη αμερικανική μηχανή που θα χρησιμοποιούσε υγρό υδρογόνο και υγρό οξυγόνο. Πέταξε για πρώτη φορά στις 27 Νοεμβρίου 1963, μόλις πέντε μέρες μετά τη δολοφονία του προέδρου Kennedy, στο άνω στάδιο Centaur ενός πυραύλου Atlas. Από εκείνη τη μέρα μέχρι σήμερα, η RL10 δεν έχει σταματήσει ποτέ να πετάει.

Πάνω από 522 μηχανές RL10 έχουν εκτοξευθεί σε επιχειρησιακές αποστολές, τροφοδοτώντας ανώτερα στάδια Atlas (από τις παλιές εκδόσεις έως το σύγχρονο Centaur III), Delta III, Delta IV, Titan IIIE, Titan IV, Saturn I, και το Interim Cryogenic Propulsion Stage του Space Launch System της NASA. Σύμφωνα με στοιχεία της κατασκευάστριας L3Harris (πρώην Aerojet Rocketdyne), η οικογένεια έχει συγκεντρώσει πάνω από 2,4 εκατομμύρια δευτερόλεπτα δοκιμών και 15.000 ανάφλεξεις, με αποδεδειγμένη αξιοπιστία 0,9998. Είναι, με μεγάλη διαφορά, ο πιο επιτυχημένος πυραυλοκινητήρας ανώτερου σταδίου στην ιστορία.

Παρά τις δεκαετίες ενηλικίωσης, η βασική σχεδίαση παραμένει αναγνωρίσιμα ίδια με αυτή του 1963. Έχουν αλλάξει υλικά, διαστάσεις ακροφυσίου, μέθοδοι κατασκευής (η νεότερη έκδοση RL10E-1 έχει τρισδιάστατα τυπωμένο θάλαμο καύσης από χαλκό με 98% λιγότερα μέρη από τις παραδοσιακές RL10), αλλά η αρχή λειτουργίας παραμένει αναλλοίωτη. Είναι η σπάνια περίπτωση μιας τεχνολογίας που σχεδιάστηκε τόσο καλά την πρώτη φορά που δεν χρειάστηκε ποτέ ριζική επανασχεδίαση.

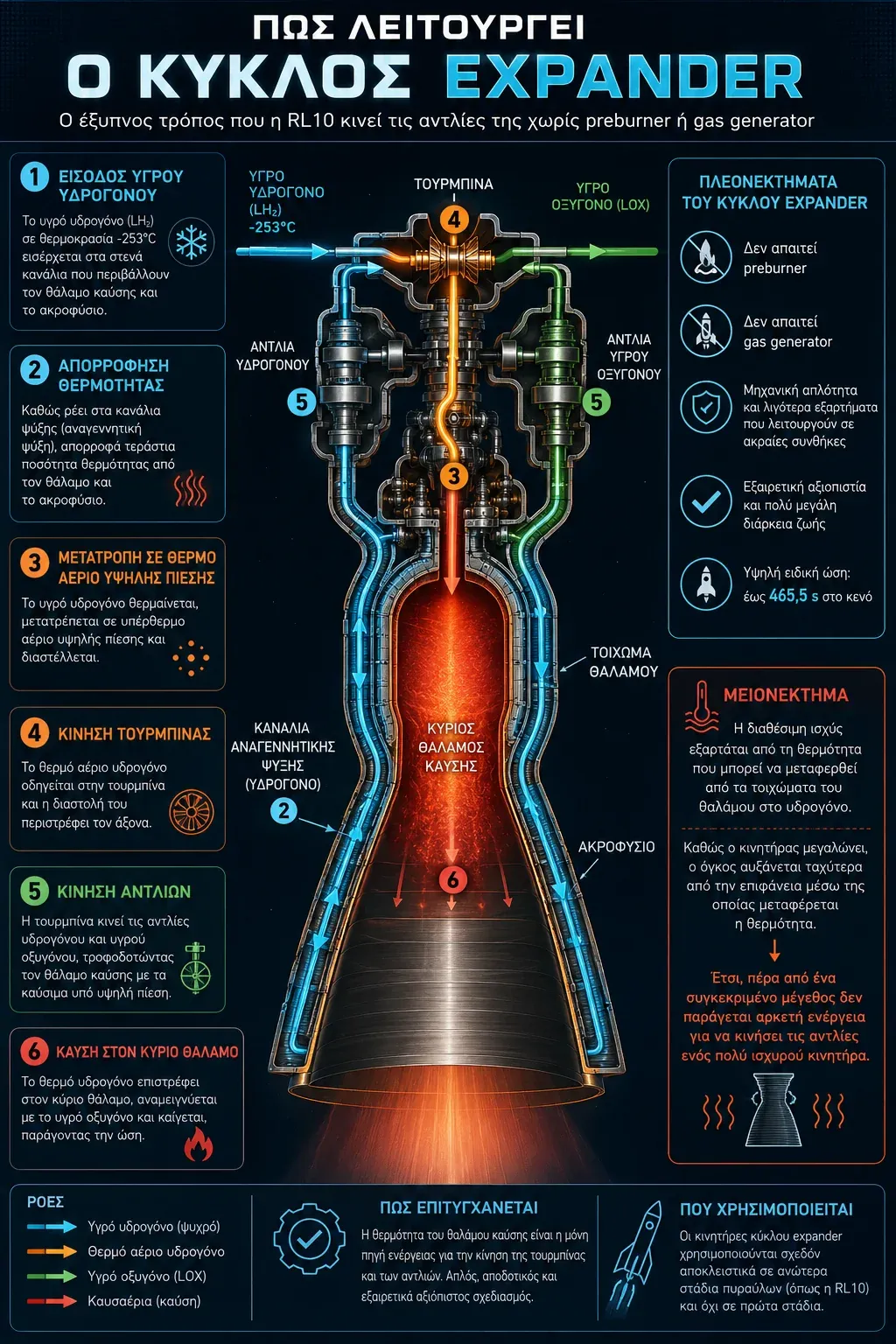

Πώς δουλεύει ο κύκλος expander

Η μυστική σάλτσα της RL10 είναι ο κύκλος expander, μια ιδιαίτερα κομψή αρχιτεκτονική που δεν χρησιμοποιεί ούτε προθάλαμη καύσης ούτε ξεχωρισό gas generator για να κινήσει τις αντλίες. Αντίθετα, εκμεταλλεύεται τη θερμότητα που παράγεται έτσι κι αλλιώς μέσα στον κινητήρα.

Το υγρό υδρογόνο, σε θερμοκρασία περίπου −253 °C, περνά αρχικά μέσα από στενά κανάλια που περιβάλλουν τον θάλαμο καύσης και το ακροφύσιο. Εκεί απορροφά τεράστια ποσότητα θερμότητας, μετατρέπεται σε υπέρθερμο αέριο υψηλής πίεσης και διαστέλλεται. Το αέριο αυτό οδηγείται στην τουρμπίνα, η οποία κινεί τις αντλίες του υδρογόνου και του υγρού οξυγόνου. Στη συνέχεια καταλήγει στον κύριο θάλαμο καύσης, όπου αναμειγνύεται με το οξυγόνο και καίγεται κανονικά.

Επειδή όλη η ενέργεια για την κίνηση των αντλιών προέρχεται από τη θερμότητα του ίδιου του θαλάμου, δεν απαιτείται πρόσθετη καύση σε ξεχωριστό κύκλωμα. Αυτό κάνει την RL10 μηχανικά απλούστερη από έναν κινητήρα staged combustion, με λιγότερα εξαρτήματα που λειτουργούν σε ακραίες συνθήκες. Το αποτέλεσμα είναι εξαιρετική αξιοπιστία, μεγάλη διάρκεια ζωής και, σε συνδυασμό με το υδρογόνο ως καύσιμο, μία από τις υψηλότερες ειδικές ωθήσεις που έχει επιτύχει ποτέ επιχειρησιακός χημικός κινητήρας: έως 465,5 δευτερόλεπτα στο κενό.

Το βασικό μειονέκτημα του κύκλου expander είναι ότι η διαθέσιμη ισχύς εξαρτάται από τη θερμότητα που μπορεί να μεταφερθεί από τα τοιχώματα του θαλάμου στο υδρογόνο. Όσο μεγαλώνει ο κινητήρας, ο όγκος του αυξάνεται ταχύτερα από την επιφάνεια μέσω της οποίας μεταφέρεται η θερμότητα. Έτσι, πέρα από ένα συγκεκριμένο μέγεθος δεν παράγεται αρκετή ενέργεια για να κινήσει τις αντλίες ενός πολύ ισχυρού κινητήρα. Για αυτόν τον λόγο οι κινητήρες κύκλου expander χρησιμοποιούνται σχεδόν αποκλειστικά σε ανώτερα στάδια και όχι σε πρώτα στάδια πυραύλων.

Από το Centaur III στο Centaur V

Το ανώτερο στάδιο Centaur, με την RL10 ως καρδιά του, έχει εξελιχθεί τόσο πολύ όσο και η μηχανή του. Το Centaur III που πετάει σήμερα στον Atlas V έχει διάμετρο 3,05 μέτρα και μπορεί να φέρει είτε έναν είτε δύο κινητήρες RL10C-1 ή RL10A-4-2, με συνολική ώθηση έως 99 kN ανά κινητήρα. Όλη αυτή η ιστορία θα μεταφερθεί στον Vulcan Centaur και τους πυραύλους της ULA, όπου το νέο ανώτερο στάδιο Centaur V είναι σαφώς μεγαλύτερο. Με διάμετρο 5,4 μέτρα και δύο μηχανές RL10C-1-1A, παράγει διπλάσια συνολική ώθηση από το Centaur III και μπορεί να εκτελεί μακρύτερες αποστολές με πολλαπλές επανεκκινήσεις.

Η RL10 δεν αποσύρεται. Αντίθετα, εξελίσσεται. Η L3Harris αναπτύσσει μια νέα έκδοση, την RL10E-1, που θα ενσωματώσει εκτεταμένη χρήση τρισδιάστατης εκτύπωσης και θα τροφοδοτεί την επόμενη γενιά Centaur. Η ίδια μηχανή θα πετάξει επίσης στο Exploration Upper Stage του SLS της NASA από το τέλος της δεκαετίας του 2020, σε αποστολές προς τη Σελήνη και πέρα. Αξίζει να σημειωθεί ότι ο κύκλος expander της RL10 είναι πολύ διαφορετικός από αυτόν της BE-3U της Blue Origin, παρά την επιφανειακή ομοιότητα. Η BE-3U χρησιμοποιεί open expander, όπου μέρος του υδρογόνου εκτονώνεται μέσω της τουρμπίνας και απορρίπτεται.

Πίνακας σύγκρισης

Μηχανή	Καύσιμο	Κύκλος	Ώθηση (θαλ./κενό)	Isp κενού	Πύραυλος
RD-180	LOX/RP-1	Oxygen-rich staged combustion	3.830 / 4.150 kN	338 s	Atlas V (1ο στάδιο), 1 κινητήρας
RL10C-1	LOX/LH2	Closed expander	μόνο κενό / 99 kN	451 s	Atlas V Centaur III, 1 κινητήρας
RL10C-1-1A	LOX/LH2	Closed expander	μόνο κενό / 106 kN	454 s	Vulcan Centaur V, 2 κινητήρες
RL10B-2	LOX/LH2	Closed expander	μόνο κενό / 110 kN	465,5 s	Delta IV (αποσυρμ.), SLS ICPS

Από τη σύγκριση γίνεται φανερό το βασικό μοτίβο: η RD-180 παρέχει τη βάναυση ώθηση που χρειάζεται για να βγει ο πύραυλος από την ατμόσφαιρα, ενώ η RL10 παρέχει την υψηλή ειδική ώθηση που χρειάζεται για να φτάσει το ωφέλιμο φορτίο σε υψηλή τροχιά. Δύο μηχανές, δύο εποχές, δύο χημείες, ένας πύραυλος.

Δύο μηχανές, μία εποχή που κλείνει

Όταν ο τελευταίος Atlas V θα απογειωθεί, μάλλον μέσα στο 2027 ή τις αρχές του 2028, ένα ολόκληρο κεφάλαιο της αμερικανικής αεροδιαστημικής θα κλείσει. Η ιδέα ότι μια αμερικανική εταιρεία αγοράζει ρωσικές μηχανές για στρατιωτικές αποστολές θα φαίνεται τότε εξωτική, ίσως ακόμα και αδιανόητη. Η RD-180 θα μείνει στην ιστορία ως μια από τις πιο αξιόπιστες πυραυλομηχανές που πέταξαν ποτέ, και ταυτόχρονα ως υπενθύμιση των γεωπολιτικών παγίδων που κρύβονται πίσω από την τεχνολογική εξάρτηση.

Η RL10 θα συνεχίσει. Στο Vulcan Centaur, στο SLS, και σε ό,τι άλλο σχεδιάσει η ULA τα επόμενα χρόνια, αυτή η μηχανή του 1963 θα εξακολουθεί να αναβοσβήνει πάνω από τη γήινη ατμόσφαιρα. Είναι ίσως η πιο όμορφη απάντηση στο ερώτημα τι μπορεί να επιτύχει η μηχανική όταν σχεδιάζει με υπομονή και μακροπρόθεσμη οπτική, αντί να κυνηγάει εντυπώσεις. Πάνω από έξι δεκαετίες αδιάκοπης λειτουργίας. Αυτό μετράει.

🚀

Το άρθρο δημιουργήθηκε με τη βοήθεια τεχνητής νοημοσύνης και βασίστηκε σε αξιόπιστες επιστημονικές πηγές. Η τελική επιμέλεια και ο έλεγχος έγιναν από την ομάδα του Infinite Odyssey πριν τη δημοσίευση. Για περισσότερες διαστημικές ειδήσεις στα ελληνικά, μείνετε συντονισμένοι.

Συχνές ερωτήσεις για τις μηχανές της ULA

Τι είναι η μηχανή RD-180 και ποιος την έφτιαξε;

Η RD-180 είναι πυραυλομηχανή υγρού καυσίμου που σχεδιάστηκε στη Ρωσία από την NPO Energomash στα μέσα της δεκαετίας του 1990, ως διθάλαμη παραλλαγή της σοβιετικής RD-170. Καίει υγρό οξυγόνο και RP-1 (κηροζίνη) σε κύκλο oxygen-rich staged combustion και παράγει 3.830 kN ώθησης στο επίπεδο της θάλασσας με ειδική ώθηση 338 δευτερολέπτων στο κενό. Χρησιμοποιήθηκε σε όλους τους πυραύλους Atlas III και Atlas V από τις 24 Μαΐου 2000 ως κύρια μηχανή πρώτου σταδίου, με έναν κινητήρα ανά πύραυλο, σε πάνω από 100 αποστολές.

Τι είναι η μηχανή RL10 και πού χρησιμοποιείται;

Η RL10 είναι αμερικανική πυραυλομηχανή υγρού καυσίμου που σχεδιάστηκε από την Pratt & Whitney στα τέλη της δεκαετίας του 1950 και πέταξε για πρώτη φορά στις 27 Νοεμβρίου 1963. Καίει υγρό οξυγόνο και υγρό υδρογόνο σε κύκλο expander και παράγει 99 έως 110 kN ώθησης στο κενό ανάλογα με την έκδοση, με ειδική ώθηση έως 465,5 δευτερόλεπτα. Είναι ο πιο μακροχρόνια χρησιμοποιούμενος πυραυλοκινητήρας στον κόσμο και χρησιμοποιείται σήμερα στα άνω στάδια του Atlas V (Centaur III), του Vulcan Centaur (Centaur V), και του SLS (ICPS), με συνολικά πάνω από 522 πτήσεις και αξιοπιστία 0,9998.

Γιατί απαγορεύτηκε η RD-180 και πότε σταμάτησε να χρησιμοποιείται;

Η RD-180 απαγορεύτηκε σταδιακά για στρατιωτικές αποστολές των ΗΠΑ μετά την εισβολή της Ρωσίας στην Κριμαία τον Μάρτιο του 2014. Η εθνική αμυντική νομοθεσία (National Defense Authorization Act) του 2017 έθεσε ανώτατο όριο 18 κινητήρων που μπορούσαν να χρησιμοποιηθούν και ορόσημο λήξης συμβολαίων την 31η Δεκεμβρίου 2022. Το 2022, μετά την εισβολή στην Ουκρανία, η Ρωσία ανταποκρίθηκε σταματώντας οριστικά την προμήθεια. Οι RD-180 που ήδη βρίσκονταν στις ΗΠΑ συνεχίζουν να χρησιμοποιούνται στις τελευταίες αποστολές του Atlas V, ο οποίος αναμένεται να αποσυρθεί εντελώς μέσα στο 2027 ή τις αρχές του 2028.

Πώς λειτουργεί ο κύκλος expander της RL10;

Ο κύκλος expander της RL10 χρησιμοποιεί το ίδιο το υδρογόνο καύσιμο ως μέσο κίνησης των αντλιών, χωρίς προθάλαμη καύσης. Το υγρό υδρογόνο ρέει μέσα από κανάλια ψύξης γύρω από τον κύριο θάλαμο καύσης και απορροφά θερμότητα, μετατρεπόμενο σε αέριο που εκτονώνεται απότομα. Αυτή η διαστολή κινεί την τουρμπίνα των αντλιών, και στη συνέχεια το θερμό υδρογόνο εισέρχεται στον κύριο θάλαμο και καίγεται. Η απλότητα του κύκλου, χωρίς ξεχωριστή προθάλαμη ή απόρριψη καυσαερίων, χαρίζει στη RL10 εξαιρετική αξιοπιστία και την υψηλότερη ειδική ώθηση επιχειρησιακού χημικού κινητήρα στον κόσμο.

Τι πύραυλοι θα χρησιμοποιούν την RL10 μετά την απόσυρση του Atlas V;

Η RL10 θα συνεχίσει να πετάει σε αρκετούς πυραύλους και μετά την οριστική απόσυρση του Atlas V. Ο Vulcan Centaur της ULA χρησιμοποιεί δύο κινητήρες RL10C-1-1A στο ανώτερο στάδιο Centaur V και αποτελεί τον κύριο διάδοχο. Το Space Launch System της NASA χρησιμοποιεί έναν κινητήρα RL10B-2 στο Interim Cryogenic Propulsion Stage για τις αποστολές Artemis. Στο μέλλον, η L3Harris αναπτύσσει τη νέα έκδοση RL10E-1 με τρισδιάστατα τυπωμένα εξαρτήματα, και η NASA σχεδιάζει να χρησιμοποιήσει τέσσερις RL10 στο Exploration Upper Stage του SLS από το τέλος της δεκαετίας του 2020.
